洗濯機一体型洗面器金型

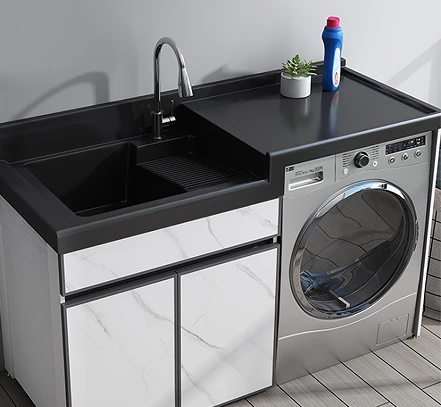

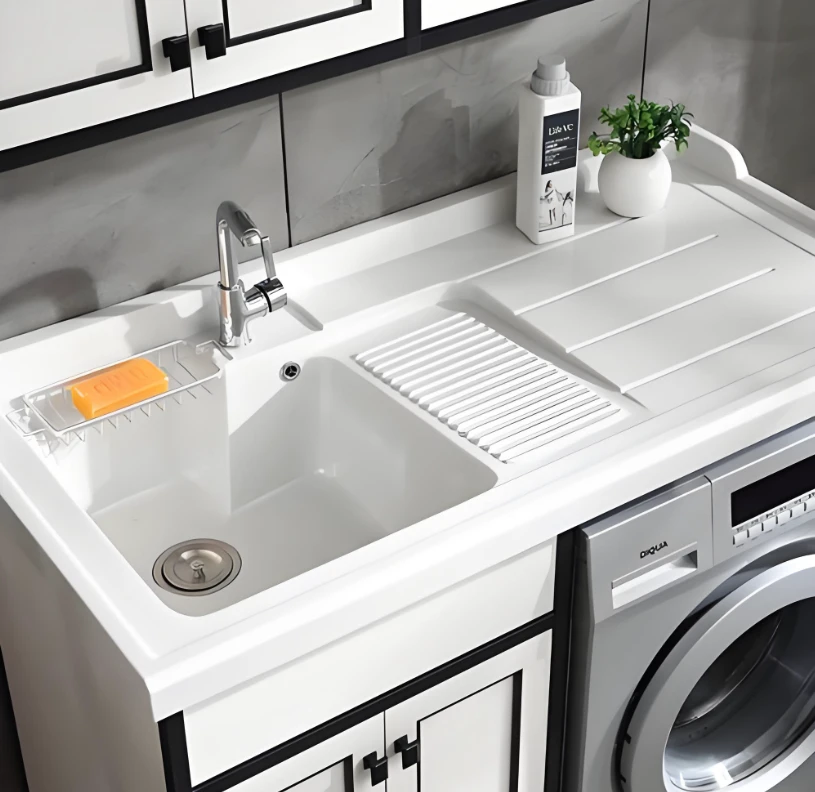

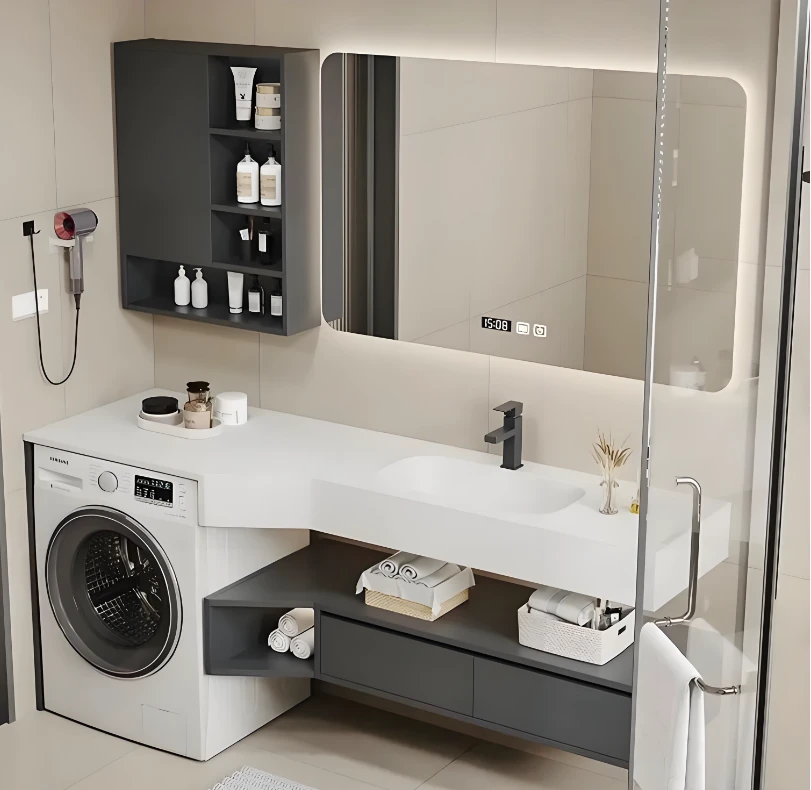

バルコニーとバスルームの一体化がますます顕著になっている現在の傾向の中で、一体型洗濯機洗面器は、「高いスペース利用率、便利な設置、優れた外観」などの主な利点により、家庭市場での主流の選択肢として浮上しています。この製品を生産するための核となるキャリアである金型は、その設計精度、製造プロセス、材料性能が最終製品の品質レベル、生産効率、市場競争力に直接影響します。 JMJT 金型は、5 つの側面 - の利点、核となる競争力、材料の選択、加工手順、将来の見通し - を案内して、一体型洗濯機洗面器用の金型の技術的要点と産業的価値を深く分析します。https://www.jiutaimould.net/

I. 金型の主な利点: アプリケーション シナリオに合わせたパフォーマンスのブレークスルー

一体型洗濯機洗面器金型の核となる利点は、シーンへの適応性と生産効率という二重の画期的な進歩に集中しています。スペース適応の観点から、この金型は「洗濯機埋め込み設置位置+洗面器本体」の一体構造を正確に成形することができ、従来の分割組立製品の隙間問題を完全に解決します-測定後、一体成形製品の防水シール性能は分割製品より40%以上高く、バルコニーでの水漏れのリスクを効果的に回避します。生産効率の点では、高品質の金型の 1 回の成形適格率は 98% 以上に達し、標準耐用年数は 300,000 スタンピング サイクルを超えます。{6}個別に成形してから組み立てる必要がある分割金型モデルと比較して、生産効率は直接的に 50% 向上し、単位製品あたりの金型コストは約 30% 削減され、企業の市場価格の優位性が大幅に高まります。

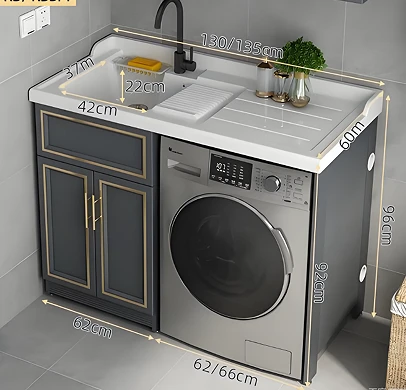

さらに、この金型はカスタマイズ性が高く、洗面器の深さ（従来の30-45 cmからカスタマイズ可能）、排水口の位置（壁コンセント/アースコンセントスイッチ）、外観デザイン（四角形、丸形、異形など）を柔軟に調整できます。同時に、研磨、サンドブラスト、コーティングなどの表面処理プロセスと組み合わせて、マット、高光沢、テクスチャパターンなどの複数の質感を実現し、さまざまな現代のミニマリスト、豪華、新しい中国風の住宅デザインスタイルに完全に適応します。この「標準化された金型アーキテクチャ + モジュールによるカスタマイズ調整」のバランス能力が、市場で金型企業を区別する核となる競争力となっています。





II.競争力の核心：精密制御と構造最適化能力

金型の中核的な競争力は、製品の主要な性能の「ミリメートルレベルの制御」にあり、精度制御と構造の最適化が 2 つの中心的なサポートとなります。-精度管理の観点から、金型キャビティの主要な寸法は±0.02mm以内に厳密に管理する必要があります-この精度基準により、洗濯機本体と洗面器の設置位置の間の隙間が0.5mmを超えないことが保証され、「完全にタイトな」組み立て効果が達成されます。同時に、盆地の表面平坦度誤差は 0.1mm/m 以下でなければならず、水残留問題を根本的に回避します。この精度要件の実現には、高度な金型流動解析技術が必要です。Moldflow などの CAE ソフトウェアを使用して、金型キャビティ内のメルト フロー、充填、冷却の全プロセスをシミュレーションし、ゲートの数と位置、レイアウト密度、冷却水路の断面寸法を最適化し、収縮マークやメルト ジョイント マークなどの発生率を 2% 未満に制御します。



構造の最適化は、脱型効率と耐久性の向上に重点を置いています。一体型洗面器「洗面器＋設置位置」の複合構造では、金型は一般に「傾斜ガイドピラーコア引き＋スライダー連動」機構を採用しており、複雑なキャビティのスムーズな脱型を実現し、脱型力の均一性が40％向上し、不均一な力分布による製品の反り変形（変形0.3mm以下）を効果的に防止します。耐久設計では、金型コーナー部のR3-R5円弧遷移（応力集中回避）に加え、金型表面の窒化処理（硬度HV800以上）とトップピン配置の最適化（間隔150mm以下）により局所摩耗を低減し、「金型寿命20％延長、製品廃棄率削減」の好サイクルを実現します。 1.5%」。





Ⅲ．材料の選択: 性能の適応性が金型の価値を決定します

金型材料の選定は、「加工性能、耐久性、コスト予算」の三角バランスモデルに基づいて行う必要があります。現在、業界の主流は 3 つの材料システムを形成しています。

1 つ目のタイプは、基本的な P20/718 プリハードン鋼です。-これは、PP や ABS などの一般的なプラスチックで作られた一体型プラスチック洗面器の製造に適しています。-工場出荷時の硬度は HRC28-32 に達しており、その後の焼き入れ処理は必要ありません。処理効率が高く、単価は1kg当たりわずか25～35元です。一回の使用寿命は安定しており、30万回を超えます。

2 番目のタイプは、ハイエンドの S136 ミラー ステンレス鋼です。-真空焼入れと深冷間処理を経た後、硬度はHRC 45-50まで高まります。表面はRa0.02μmの鏡面研磨を施しています。耐食性（石英石成形時の酸性離型剤に耐える）に優れており、石英石やSMCなどの複合材料の高圧成形に適しています。耐用年数は50万回以上に達し、単価は1キログラムあたり約80〜100元です。



3つ目は特殊熱間ダイス鋼H13です。 600℃の温度でHRC40以上の硬度を維持できます。 -優れた高温耐摩耗性を備えており、150-180 度の高温硬化を必要とする SMC および BMC 複合材料の一体成形金型に最適です。-その耐用年数は60万サイクルを超えます。



材料の適合性が金型の「成功」または「失敗」を直接決定します。石英石一体型洗面器の製造を例に挙げると、成形プロセスでは 160 度の高温と 850- 1000 トンの高圧の二重負荷に耐える必要があります。通常の鋼は空洞の崩壊や表面の傷が発生しやすいです。したがって、「鍛造＋球状化焼鈍」の前処理を施したS136鋼を選択する必要があります。結晶粒を微細化することで材料密度を向上させることができます。同時に、キャビティの表面に硬質クロムメッキ処理（厚さ5〜8μm）を施す必要があります。これにより、表面硬度がHV1000以上に向上し、金型への固着や石英砂粒子による摩耗の問題を効果的に解決し、製品の成形品質の安定性を確保します。





IV.加工手順：成形精度を決めるキーリンク

金型加工は「設計が方向性を決定し、加工が精度を確保し、デバッグが成否を決定する」というコアロジックに従い、4段階で10以上の手順が必要となります。そのうち、最終的な品質を決定するのは 3 つの重要なリンクです。 1 つ目はデジタル設計段階です。UG や ProE などの 3D ソフトウェアを使用して 1:1 の完全パラメトリック モデルを構築し、CAE 金型流動解析 (通常は 8 ～ 12 mm のスパイラル水路を使用) を通じて冷却水チャネルを最適化して、金型の各領域の温度差が 5 度以下であることを確認し、製品の収縮と変形を低減します。 2 番目は精密加工段階です。



5 軸 CNC 工作機械を使用してキャビティ表面のフライス加工を行い、位置決め精度 ±0.005 mm、深いキャビティや狭いスロットなどの複雑な構造の成形を EDM 放電加工（加工精度 ±0.003 mm）で完了します。キャビティの最終表面粗さは Ra0.8 μm 以下である必要があります。 3つ目は試作金型のデバッグ段階です。3-射出成形温度（プラスチックタイプ180〜230度、複合材料200〜250度）、圧力（80〜120MPa）、加圧時間を調整して、離型のスムーズさ、製品寸法精度（検出には三次元測定器を使用）、および表面欠陥を検証することに重点を置き、合格するまで5回の試作金型を実行する必要があります。バッチ生産率は 98% 以上で安定します。



SMC (シート モールド コンパウンド) 一体型盆地金型の場合、金型予熱システムのデバッグという追加の重要なステップが必要です。金型温度コントローラーを使用して、上部金型と下部金型の温度をそれぞれ 150 ～ 160 度および 160 ～ 170 度の勾配範囲内で制御し、プレス内で 850 ～ 1000 トンの圧力下で材料が 2 ～ 3 分以内に完全に硬化するようにします。同時に、製品の表面質感に影響を与える残留物を避けながらスムーズに離型できるように、離型剤のスプレー量（1 平方メートルあたり 0.5 ～ 1 g）を調整する必要があります。





V. 将来の展望: インテリジェンスとグリーン化によるアップグレード

「インテリジェンス、グリーンネス、ハイエンド化」に向かうバスルーム業界の発展傾向に沿って、金型技術は次の 3 つの主要な方向でアップグレードを加速します。{0}



1 つはインテリジェントな生産の革新です。CAD/CAE/CAM デジタル ツイン システムの統合は、金型設計、加工、検査の全プロセスのデジタル化を実現するために導入されています。{0} 6- 軸産業用ロボットと組み合わせることで、金型のローディングとアンローディング、および精密検査が可能になり、生産効率が 30% 以上向上します。同時に、IoTセンサーにより金型の温度、圧力、振動などのデータをリアルタイムに収集することで、故障予測や寿命予測を実現します。-

2 つ目はグリーン テクノロジーの画期的な進歩です。「リサイクル H13 鋼」（リサイクル率 80%）と水溶性の環境に優しい離型剤をグリーンな材料とプロセスとして推進します。-バイオベースプラスチックや再生石英石などの環境配慮型基板に適した専用金型を開発し、「デュアルカーボン」政策による高度化要求に対応します。

第三に、先進機能の統合：スマートバスルーム製品のトレンドに対応し、水位センサー、インテリジェント水制御バルブ、紫外線殺菌モジュールの設置位置を組み込んだ一体型金型を開発しました。これにより、「金型形成-機能統合-インテリジェント制御」の緊密な統合が可能になり、端末製品を「シナリオ-ベースのインテリジェントな単一アイテム」にアップグレードするのに役立ちます。





VI.結論: 金型は産業のアップグレードの中核的なサポートです。

要約すると、洗濯機洗面器用の統合金型の中核的価値は、従来の「製品成形ツール」の位置付けをはるかに超えています-。材料適応設計を通じてさまざまな基材特性に適合し、精密な加工技術によって製品品質を保証し、構造の最適化と革新によって生産効率を向上させ、最終的には端末製品に「スペース適応 + 耐久性と信頼性 + パーソナライズされたカスタマイズ」などの中核的な利点をもたらします。その競争力の本質は、「材料、設計、プロセス」の 3 つの技術次元の総合的な連携能力にあります。一方、インテリジェンスとグリーン性へのアップグレードの方向性は、金型業界に高付加価値の成長余地をもたらします。-統合されたホームおよびインテリジェントの需要が継続的にリリースされることで、金型は材料の研究開発、製品の革新、産業のアップグレードを接続する中核ハブとなり、バスルーム業界の「規模の拡大」から「品質のアップグレード」への深い変革を促進します。
