炭素繊維複合材料金型の成形プロセスを最適化するにはどうすればよいですか?

炭素繊維複合金型は、軽量で比強度が高いなどの利点があり、航空宇宙、自動車、ハイエンド機器の分野で広く使用されています。{0}成形プロセスの最適化の中核は、欠陥を減らし、精度を向上させ、コストを削減し、効率を高めることです。これには、原材料、プロセス、金型装置、後処理、インテリジェント技術からなる多次元の調整された進歩が必要であり、プロセスの特性に基づいた的を絞った最適化と組み合わせる必要があります。-



I. 原材料の前処理の最適化: 欠陥管理のための強固な基盤の構築

原材料の品質が成形効果を決定します。最適化の核心は、繊維と樹脂の相溶性を高め、原料の均一性を改善し、多孔性や繊維の凝集などの欠陥を減らすことにあります。

1. 含浸済み材料の品質管理-

含浸済み材料の樹脂含有量の偏差は ±2% 以内に制御され、揮発分は 0.5% 未満である必要があります。{0}揮発性物質を除去するために、含浸済みの材料は 80-1～2 時間、80-度でプリベークする必要があります。-切断中は、事前含浸された材料がキャビティに一致する必要があり、積層中は一貫した繊維配向を確保し、「千鳥積層」を採用し、均一な張力を制御し、層間の繊維の凝集や層間剥離を回避する必要があります。

2. ドライファイバープリフォームの最適化

乾式繊維プロセスでは、均一な樹脂の浸透を確保するために、最適化された製織と予備プレスによってプリフォームの気孔率を 30%-40% に制御する必要があります。互換性を高めるために、金型要件に基づいて適切な炭素繊維 (T700、T800 グレードなど) と樹脂システムを選択します。





II.中子成形プロセスパラメータの最適化: 精密な調整により成形品質を向上



成形プロセスのパラメーターが異なれば、制御の焦点も異なります。その中心となるのは、内部応力と欠陥を軽減するための温度、圧力、時間の調整です。



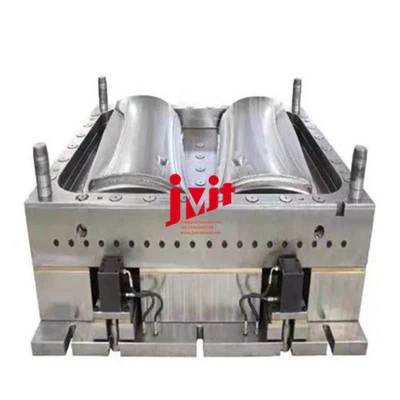

(1) 圧縮成形プロセスパラメータの最適化

圧縮成形はバッチ生産の中核的な方法であり、パラメータの最適化は「セグメント化された規制と調整されたマッチング」の原則に従います。

1.温度制御:4つの段階で管理されます。予熱速度は5-10度/分、熱硬化性樹脂の加熱速度は2〜5度/分、保持温度は樹脂の硬化温度と一致（誤差は±5度）、冷却速度は3〜8度/分です。肉厚の金型の場合は、冷却時間を延長する必要があります。



2. 圧力制御:充填圧力5～15MPa、硬化圧力20～50MPa（樹脂に応じて調整）で段階的に加圧し、保持時の圧力変動は±1MPa以下とし、ガラス転移温度以下になったら加圧を解除します。



3. 時間制御:充填時間は、樹脂の流動性と金型の複雑さに合わせて調整する必要があります。硬化時間は動力学試験によって決定されます。保持および冷却時間は、寸法安定性を高めるのに十分である必要があります。



(2) 真空成形プロセスパラメータの最適化

真空成形は複雑な金型に適しています。最適化は真空度、樹脂粘度、シール制御に重点を置いています。



真空度制御：プロセス全体を通じて - 0.09 MPa 以上を安定して維持し、漏れ量は 0.01 m3/h 以下です。ハイエンドの要件の場合は、-0.095 ～ -0.1 MPa まで強化できます。



樹脂と温度制御:硬化前の樹脂の粘度は0.3-0.8Pa・s(25度)です。中温硬化の場合、昇温速度は5〜10度/分で、80〜120度で2〜4時間保持します。シリコン真空バッグを使用すると、表面の平滑性を高めることができます。



注入パラメータの最適化:注入速度は繊維の含浸速度と一致しており、大型で複雑な金型には多点同期注入が採用されています。{0}}



(3) オートクレーブ成形のプロセスパラメータの最適化

オートクレーブ成形は、圧力、温度、ガス純度の制御に重点を置き、ハイエンドの精密金型に適しています。{0}

圧力調整:圧力上昇率は0.05 - 0.1 MPa/min、最大圧力は0.4 - 0.6 MPaで、圧力はプロセス全体にわたって均一であり、寸法の偏差が減少します。



温度制御:加熱速度 3 ～ 5 度/分、120 ～ 180 度 (樹脂に応じて調整) で 3 ～ 6 時間保持、冷却速度 5 度/分以下。大型金型の場合は段階加熱を採用します。



補助パラメータ制御:タンク内のガスの水分含有量は 50 ppm 以下で、プロセス全体が高真空下にあるため、金型の気孔率は 0.1% - 0.5% 以内に制御されます。





Ⅲ．金型と装置の適合性の最適化：成形保証力の向上



金型の設計、材料の選択、設備の精度は成形品質に直接影響します。最適化の中核は、互換性と安定性を向上させることにあります。



(1) 金型最適化設計

材料の選択: ハイエンドの精密金型はダイス鋼で作られていますが、量産にはアルミニウム合金 (6061-T6、7075-T6) が使用されます。試作金型には精度とコストのバランスから普通炭素鋼が選ばれます。

構造の最適化：キャビティの表面粗さRaは0.8μm以下であり、合理的な排気システム（幅0.2 - 0.5 mm、深さ0.1 - 0.2 mm）が設計されています。複雑な金型の場合、分割またはコア-プル構造が採用され、硬化収縮補正の 0.1% - 0.3% が金型表面に保持されます。さらに格子状の補強リブ（間隔｛８｝｝ｍｍ）を追加しています。

熱伝導の最適化: 金型の肉厚は 10-20mm で、熱伝導性に優れた材料を選択します。大型金型は加熱/冷却パイプラインと統合されており、デュアルゾーン温度制御により表面温度差が±5度以下であることが保証されます。



(2) 設備精度の向上

-圧力制御精度は±1%以下、温度制御精度は±2度以下の高精度装置が選択されています。自動レイアップおよび脱型システムが装備されており、大型金型には多点同期加圧が採用されています。{4}安定した動作を保証するために、定期的に装置の校正と密閉チェックが行われます。



IV.後処理技術の最適化: 内部応力を排除し、金型の性能を向上

後処理は欠陥を修正し、性能を向上させるために重要であり、樹脂の種類と金型の要件に応じて最適化する必要があります。{0}}



基本的な後処理-:成形後、バリやバリを除去するためにトリミングと研削が行われます。 -ハイエンドの金型を研磨してコーティングすることで、耐摩耗性と固着防止特性を高めることができます。-



硬化およびアニール処理:熱硬化性金型の場合、硬化度を高めるために後硬化（硬化温度より 10～20 度高い温度で 2～4 時間）が行われます。-熱可塑性金型の場合、応力を除去し寸法安定性を向上させるためにアニーリング処理が行われます。



欠陥の修復:軽度の欠陥は樹脂で充填され、繊維で強化されて修復されますが、重大な欠陥の場合は再発を防ぐためにフロントエンド プロセスの最適化が必要です。{0}}



V. インテリジェントテクノロジーの統合: プロセス全体で正確な制御を実現

インテリジェント テクノロジーを統合して、プロセス全体の監視と制御を可能にし、欠陥を予測し、プロセスの安定性と再現性を高めます。{0}



シミュレーションと最適化:CAE ソフトウェアを通じて、成形プロセスをシミュレーションし、欠陥を予測し、パラメーターと金型構造を最適化します。直交実験を通じて応答曲面モデルを確立し、最適なプロセス ウィンドウを決定します。



完全なプロセス監視:センサーを埋め込んでパラメータをリアルタイムで監視し、閉ループ制御システムを通じて自動的に調整します。-欠陥パフォーマンス マッピング方程式を通じてパラメータを正確に最適化します。-



新しいプロセスの統合:真空補助圧縮成形などの新しいプロセスを検討し、AFP テクノロジーと組み合わせます。{0}大型金型には「真空＋オートクレーブ」複合プロセスを採用し、コストと性能のバランスをとります。



VI.最適化のための基本原則と注意事項

協調最適化の原則:マルチリンクの協調的な最適化。金型の目的と要件を組み合わせ、品質とコストのバランスをとります。{0}



欠陥の防止が優先されます。原材料、パラメータ、金型の管理からスタートし、不良品の低減と合格率の向上を目指します。



標準化とパーソナライゼーションを組み合わせる:標準化されたプロセスを確立してバッチの安定性を確保し、ハイエンドの金型に対して個別の最適化を実施します。{0}
