SMCメーターボックス金型の応用
May 11, 2026
SMCメーターボックス金型は、シートモールディングコンパウンド（SMC）の成形専用に設計された圧縮金型です。その中心的な機能は、SMC 複合材料を高温高圧プロセスを通じて電力業界の基準を満たすメーター ボックス、計量ボックス、配電端子シェルに加工することです。-配電分野に欠かせない基幹生産装置です。その具体的な機能と適用シナリオは次のとおりです。
I. SMCメーターボックス金型の核となる機能
(1) 一貫した製品仕様を確保するための精密な成形
この金型は、P20、718、2738 などの高強度プリハードン鋼で作られています。精密なキャビティ設計により、電力メーター ボックスの形状、サイズ、内部カード スロット、配線穴を正確に複製することができ、バッチで生産される製品の仕様が統一され、サイズ誤差が業界標準の範囲内に収まることが保証されます。サイズのズレによる設置の不便や配線のズレなどのトラブルを回避します。同時に、キャビティは補強リブと通気システムと一体化されており、製品のねじり剛性と脱型性能が向上し、電力メーターボックスの平らな表面が確保され、A-レベルのスプレーまたはスプレーなしの基準を満たしています。-
(2) 電力メーターボックスのコア性能を高める素材を実現
SMC材自体は、絶縁性、耐火性、耐食性、耐候性に優れています。ただし、これらの特性は、金型による高温高圧成形プロセス (130 度 - 160 度、40 - 100 バール) を通じてのみ最大限に活用できます。-金型には高精度の温度制御システム（温度制御精度±2度）が装備されており、SMC材料の均一な硬化と緻密な構造が保証されます。これにより、電力メーター ボックスは最大 10kV の絶縁性と UL94-V0 の難燃性を備え、-50 度から +150 度までの極端な環境に適応できるようになり、従来の金属や通常のプラスチック製の電力メーター ボックスの欠点を完全に解決できます。
(3) 量産効率の向上とコストの削減
この金型はバッチ自動生産に適しています。自動脱型構造を備えており、ロボットアームとの連携により、迅速な脱型と正確な積み重ねを実現し、手作業を大幅に削減します。同時に、金型の耐用年数が長く、100,000 回以上の金型プレスに対応できるため、頻繁に交換する必要がありません。また、複雑な構造を一度に成形できるため、その後の組み立てプロセスが削減され、生産コストと人件費がさらに削減され、大規模かつ標準化された生産の要件を満たすことができます。-
II. SMC電気メーターボックス金型の応用シナリオ
金型のアプリケーション シナリオは、SMC の電気メーター ボックスの使用シナリオと高度に相関しています。主な焦点は配電分野であり、都市部と農村部、産業、屋外環境などのさまざまなシナリオをカバーしています。具体的には、次の 5 つのカテゴリに分類されます。
(1) 都市と地方の送電網改修と住宅配電現場

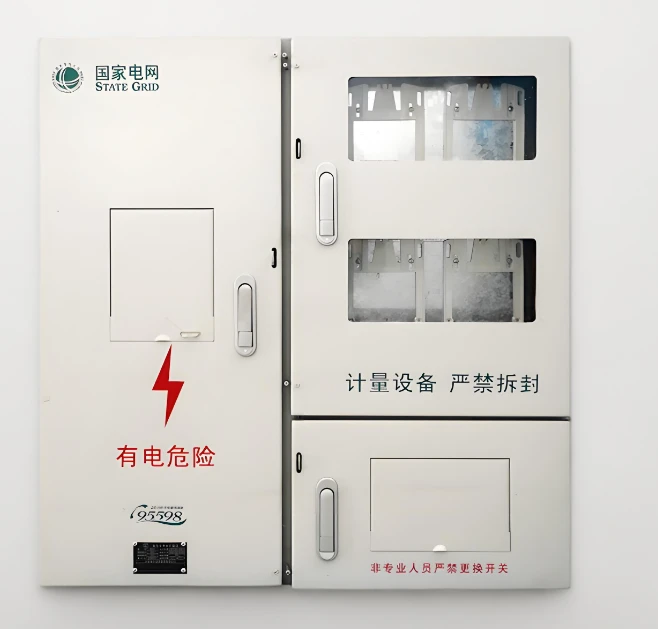

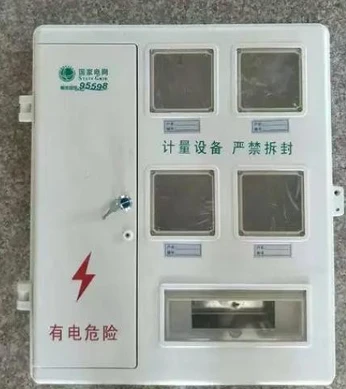

これは最も核心的で広範なアプリケーション シナリオであり、都市部の住宅コミュニティの集中型電力メーター、床レベルの個別メーター ボックス、農村部の集中型メーター ボックスや屋外の個別メーター ボックスに適しています。{0}住宅の電気改修や住宅建設のニーズに応えます。屋外用電力メーターボックスの耐用年数は30年以上で、頻繁なメンテナンスは必要ありません。
(2) 産業企業の配電シナリオ
工場、作業場、工業団地などの複雑な環境に適しており、電力計量ボックス、仮設配電ボックス、集中計量キャビネットの製造に使用されます。高温、油汚れ、酸塩基腐食に耐えることができ、内部の電力メーター、接続端子、その他のコンポーネントを効果的に保護し、産業用インテリジェント配電の需要を満たします。-
Ⅲ．屋外の特別な環境配電シナリオ
高い保護レベル（IP44 以上）を備えた電気メーター ボックス ハウジングをカスタマイズします。屋外の公共エリア（道路照明、メーター ボックスの監視）、極端な気候地域（北部の極寒、南部の湿気の多い、沿岸の塩水噴霧地域）、さらには山岳地帯や農地などの遠隔地にある田舎の配電ボックスにも適しています。-耐候性に優れているため、維持管理コストを削減できます。
(4) インテリジェントな配信と特化した配信シナリオ
スマート電力メーターとIoTデバイス用のシェルを製造し、安定したデータアップロードを確保するために信号伝送チャネルを予約します。同時に、新エネルギー発電所（太陽光発電、風力発電）、鉄道輸送、地下鉱山などの特殊なシナリオ向けに、防爆、高圧耐性、放射線防護の要件を満たすように設計をカスタマイズします。{0}{0}{1}
(5) その他の拡張配信シナリオ
この製品は、住宅地やオフィスビルの弱電計器箱、防火配電箱、地方の水利施設や下水処理施設の補助計量箱などに使用されています。さまざまな小型配電機器のシェルの製造要件を満たし、さまざまなインフラストラクチャにおける配電の安全性を保証します。
結論として、SMC 電気メーター ボックス金型は、精密な成形、強化された性能、改善された効率、およびカスタマイズされた適応を通じて、さまざまな配電シナリオでの幅広い用途を可能にする上で重要な役割を果たします。国の電力網インテリジェンスの進歩と都市および地方の電力システムのアップグレードにより、その適用範囲はさらに拡大し、高品質の電力機器開発の重要なサポートとなるでしょう。-
