SMC金型の材料選定から成形工程まで

で-ハイエンド製造業など新エネルギー、高度な電気システム、自動車の軽量化、鉄道輸送に伴い、高性能複合成形技術は進化し、向上し続けています。{0}中でも、シートモールディングコンパウンド (SMC) は、その優れた強度、耐候性、絶縁特性、および全体的な成形上の利点により、大規模、薄肉、高強度の工業用部品の量産用の中核材料として浮上しています。--高精度の SMC 金型は、材料の性能を引き出し、製品の品質を確保するために不可欠な媒体として機能します。

SMC材質とは何ですか？プレミアム熱硬化性複合成形ベース

SMC は Sheet Molding Compound の略で、大型構造部品の精密成形用の特殊材料として広く使用されている成熟した熱硬化性ガラス繊維強化複合材料です。{0}従来のプラスチックやバルク成形コンパウンド (BMC) とは異なり、SMC はシート状に予備成形されます。その中心成分である-不飽和ポリエステル樹脂、ロングカットガラス繊維-、無機充填剤、硬化剤、および機能性添加剤-が正確にブレンドされ、連続含浸、フィルムラミネート、エージングによって処理され、柔軟なシートブランクが製造されます。これにより、ガラス繊維含有量が高く、優れた強度、安定した成形特性、大面積の一体成形に優れた適性を備えた材料が得られます。-

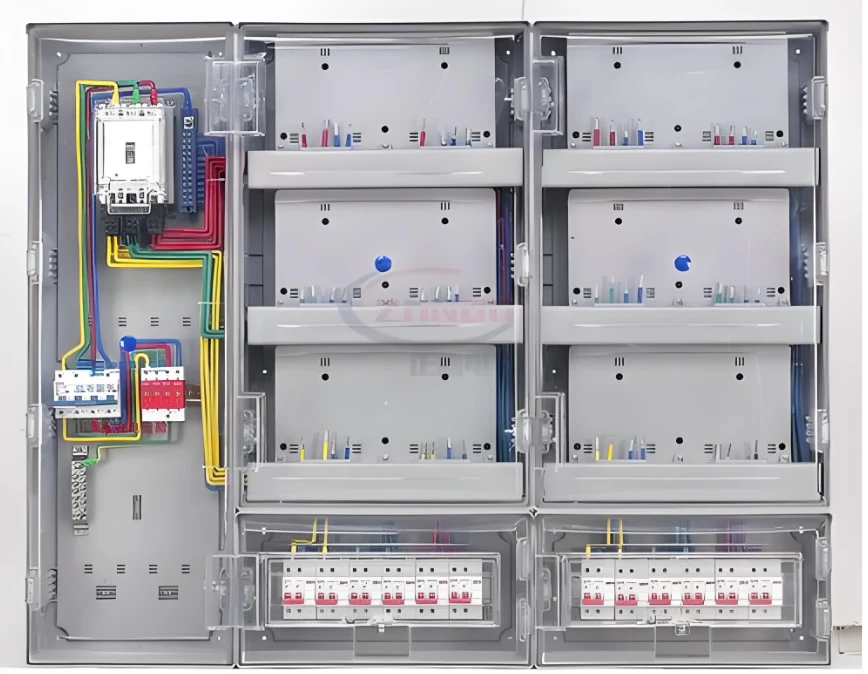

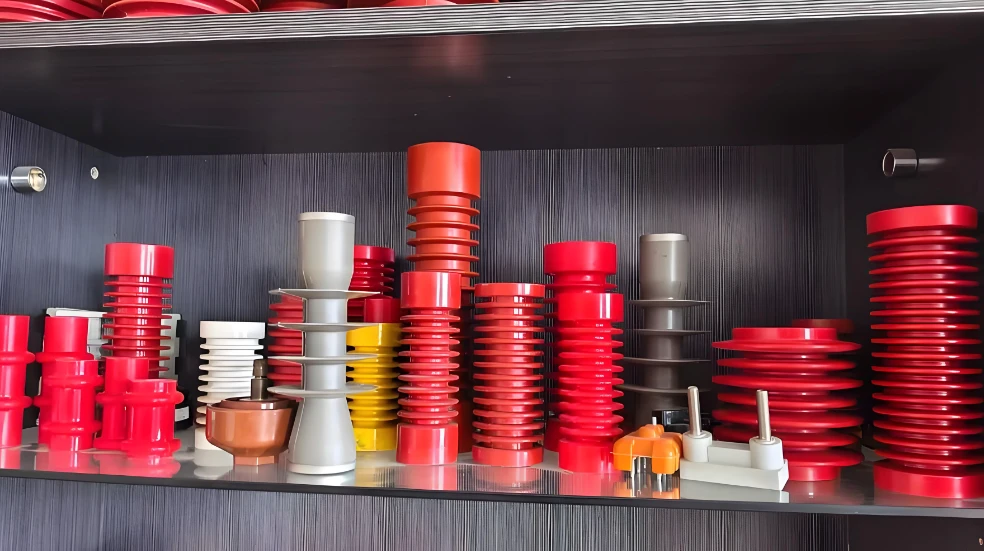

SMCは、芯材特性の観点から見ると、成形時の高温高圧下で不可逆硬化する熱硬化性材料です。完成品は高い剛性、耐変形性、優れた耐熱性と耐久性を備えており、屋外環境、高圧、重荷重、耐食性などの複雑な条件に長期間適応できます。- SMC は、長-ガラス-繊維-で強化された構造のおかげで、全体の強度、耐衝撃性、耐クリープ性の点で従来の BMC や標準の射出成形材料を大幅に上回っています。-また、電気絶縁性、難燃性、耐候性、老化防止性能、低吸水性にも優れています。- SMC製品は金属材料と比較して、軽量設計、塗装不要の耐食性、トータルコストの低減などの特長を持っています。他の複合材料と比較して、SMC は優れた成形一貫性を実現し、大型で複雑なモノリシック構造の製造を可能にします。その結果、電気絶縁ハウジング、新エネルギー電池の筐体、自動車の外装部品、鉄道輸送部品、屋外耐食構造などの用途に広く使用されています-。

SMC 材料の成形特性が成形プロセスの基準を直接決定することは注目に値します。高いガラス繊維含有量、シート状の材料レイアウト、低流動性、高い成形圧力、極度に低い収縮率を備えたこの材料には、金型の剛性、平坦度、型締力、通気構造、摩耗-と耐圧性能--に厳しい要件が課せられます。これらがまさに、SMC 金型が従来のプラスチック金型や BMC 金型と大きく異なる中心的な理由です。

II. SMC金型の特長：特殊材料に特化した金型システム

SMC 金型は、シートモールディングコンパウンド（SMC）の高圧圧縮成形プロセス用に特別に設計されており、主に SMC 材料の高温、高圧硬化要件に対応します。--これらは、標準的なプラスチック金型や従来の複合金型とは根本的に異なります。一般的なプラスチック金型は繰り返し溶融できる熱可塑性材料に適していますが、SMC 金型は、熱硬化性材料の高圧硬化、-ガラス長繊維-の耐摩耗性、および大面積成形特性に対応できるように特別に設計されています。-全体的な剛性構造、高強度キャビティ、高度な大規模通気システム、耐摩耗性と耐圧性のプロセスはすべて特別に最適化されています。-

ハードウェア構成の観点から見ると、SMC 金型は通常、高硬度の高級金型鋼から一体の鍛造と機械加工によって作られています。{0}大型の製品金型では、全体の剛性を高めるために厚く強化されたフレーム構造が採用されており、高温（140 度～180 度）および高圧の成形条件下でも変形や崩壊を起こすことなく長期間の稼働が可能です。-この金型には、多点帯状加熱設計を特徴とする全領域均一温度制御システムが装備されており、広い表面にわたって均一なキャビティ温度分布を確保し、不均一な硬化、白化、亀裂、反りなどの問題を排除します。{11}}さらに、長ガラス繊維の耐摩耗性、高い成形圧力、重大なガス排出要件などの SMC 材料の特性を考慮して、-金型には超大型の滑らかな通気チャネル、耐摩耗性のキャビティコーティング、高強度のクランプ構造、安定した排出機構が組み込まれています。-これらの機能は、金型の固着、表面の傷、材料不足、空気の巻き込みなどの問題に効果的に対処し、金型の寿命を大幅に延長し、製品の表面の平坦度を向上させます。

Ⅲ． SMC 金型のフルプロセス製造技術: 設計から量産まで-

SMC 金型の製造は、非常に要求の厳しい、高精度、高安定性のシステムエンジニアリングプロセスです。-高圧、低流動性、大面積成形-という SMC 材料の特性と厳密に一致する必要があります。-全工程を通じて、構造剛性、成形精度、量産安定性のバランスが注意深く保たれます。完全な製造ワークフローは 5 つの主要な段階で構成されます。

1. 予備設計と構造計画: 成形の基礎を築く

設計は SMC 金型の品質の重要な基盤です。エンジニアは、材料の流動性の低さ、急速な硬化、高圧成形、空気が閉じ込められる傾向を考慮しながら、SMC 部品の 3D 図面、構造寸法、用途シナリオ、性能仕様を分析することから始めます。-これらの要素に基づいて、特殊な金型構造設計が開発されます。重要な設計要素には、大面積のパーティング面の正確なレベリング、材料積層ゾーンの計画、金型全体にわたる多段排気溝のレイアウト、温度制御配管のゾーニング、高強度の金型クランプと位置決め、スムーズな突き出し機構の統合などが含まれます。-その中でも最も重要なのは、多段排気システムです。{{10}高圧成形中に発生する大量のガスを効率的に除去し、気泡、ボイド、焦げ跡、層間剥離などの欠陥を効果的に防止します。-同時に、設計では硬化中の材料の収縮パラメータを正確に考慮し、最小限の収縮許容値を組み込んで、大型部品の寸法精度と表面の平坦性を確保します。-。最終的に完成すると、完全な 3D 金型モデルと詳細な精密加工図面が作成されます。

2. 材料の選定と荒加工：金型枠の構築

部品のサイズ、構造の複雑さ、生産量に基づいて、適切な金型ベース材料が選択されます。大容量、大面積、高精度の SMC 製品では、高圧下での変形を防ぐために、高-硬度、高-靱性の金型鋼が一般的に使用されます。小規模バッチの試運転では、高強度合金材料が使用される場合があります。-材料を選択した後、大規模な精密 CNC 装置を使用して金型ブランクを加工し、余分な材料を除去し、キャビティ、コア、補強リブ、基準データムフィーチャなどの主要なコンポーネントを初期形状化します。-これにより、全体的な金型プロファイルと耐荷重構造が確立され、その後の仕上げのための均一な加工代が残ります。{11}}この段階では、均一な応力分布と安定した開閉性能を確保するために、高強度のガイドピラーとブッシュ、クランプと位置決めコンポーネント、圧力支持アクセサリが事前に組み立てられます。-

3. 精密仕上げと細部のリファイン：成形精度の確保

荒加工に続いて、中核部の精密仕上げ段階が始まります。高速精密フライス加工、放電加工（EDM）、ワイヤカット EDM などの高度な機器-は、大面積のキャビティ表面、エッジ、溝、複雑な形状、アセンブリ界面を精密に加工するために使用されます。-平面度、平行度、はめあい公差を厳密に管理することで、金型が量産基準を確実に満たすようにします。精密な機械加工の後、金型キャビティには超微細研磨、硬化、耐摩耗性、耐腐食性の処理が施されます。-窒化、クロムメッキ、ハードコーティングの適用などのプロセスにより、表面の硬度と平滑性が向上し、長いガラス繊維による摩耗に効果的に抵抗し、表面の傷や毛羽立ちを防ぎます。その結果、完成した SMC 部品は非常に滑らかで平坦な表面を実現し、塗装や組み立てなどの後続のプロセスにすぐに使用できます。

4. コンポーネントの組み立てとシステムのコミッショニング: 成形の最適化

パフォーマンス精密機械加工が完了すると、金型システム全体の体系的な組み立てが始まります。コアコンポーネント-には、ゾーン別温度制御加熱システム、高強度クランプ機構、バランスのとれた排出および脱型システム、全エリア通気コンポーネント-、正確な位置決めアクセサリ-など）が順番に取り付けられ、しっかりとフィットし、均一な圧力分布、スムーズな開閉、ゼロの位置決め偏差が保証されます。組み立て後は、金型全体の剛性、高温熱制御の均一性、クランプシールの完全性、通気効率、スムーズな離型性能の検証に重点を置いて、包括的なデバッグと検査が実施されます。-高圧成形条件下での材料の漏れ、変形、空気の閉じ込め、金型の固着などの潜在的な問題が徹底的に特定され、解決されます。{8}} SMC 材料の硬化特性に基づいて、高温、高圧、長時間の保持圧力を伴う量産要件に金型が完全に適合するように、プロセスパラメータが微調整されます。-

5. 試作試験と量産最終決定：プロセスの実行

デバッグが完了すると、標準グレードの SMC シート材料を使用して複数の試作成形が実行されます。-レイアップ、型締め、高圧加熱、加圧下での硬化、離型-のプロセス全体が厳密に実行されます。-寸法精度、表面の平坦度、表面品質、構造強度、断熱性・耐候性などの重要な性能指標が厳格に評価されます。試行中に観察された軽微な問題（-わずかな気泡、反り、離型不良、寸法のずれなど）-については、排気構造、温度制御設定、排出ロジックが正確に最適化されます。試作製品の複数のバッチが安定した品質を示し、すべての仕様を満たし、プロセスパラメータが最終決定されると、標準化された SMC 成形プロセス計画が確立され、スケーラブルで安定した量産のための金型が正式に完成したことになります。

IV.業界の発展動向：SMC金型技術の高精度化・高効率化への進展

新エネルギー機器、鉄道交通機関、ハイエンド電気システム、自動車軽量化産業の急速な成長に伴い、精度、平坦度、安全性、耐久性の点で大規模な SMC 複合コンポーネントに対する市場の需要が高まり続けています。{0}{1}{1}これにより、SMC 材料アプリケーションの継続的な拡大が促進され、SMC 金型製造技術の反復的な改善が加速されます。業界は現在、高強度の剛性金型構造、インテリジェントな全域温度制御、超長時間の耐摩耗性、迅速なベント成形、統合された精密機械加工を目指して進化しています。-金型設計の最適化、精密機械加工装置のアップグレード、生産プロセスの標準化により、メーカーは製品の一貫性を大幅に向上させ、不良率を削減し、サイクルタイムを短縮します。

Huangyan Jiutai Mold は長年にわたり SMC 複合材料成形および金型製造の分野に深く従事し、継続的な改善、革新、実用性の哲学を一貫して固守しています。 SMC 製品の優れた品質は、基本的に高精度、高剛性の金型の技術力に依存していることを私たちは理解しています。--前進して、JMJT 金型中国は、カスタマイズされた精密 SMC 金型ソリューションと最適化された成形プロセスに焦点を当て、技術革新とプロセスのアップグレードを推進し続けます。厳格な品質基準を通じて、下流業界の発展を促進し、セクター全体の高品質な開発をサポートすることを目指しています。{1}
